Как пользоваться программой для расчёта модулей Пельтье


Расчет Пельтье
2 975.00 pуб.

Компьютерная программа состоит из следующих частей:

1. Performance Graphs
2. Choice of modules
3. Thermoelectric system calculation
4. Help (описание программы на русском языке)


  • "Perfomance Graphs"

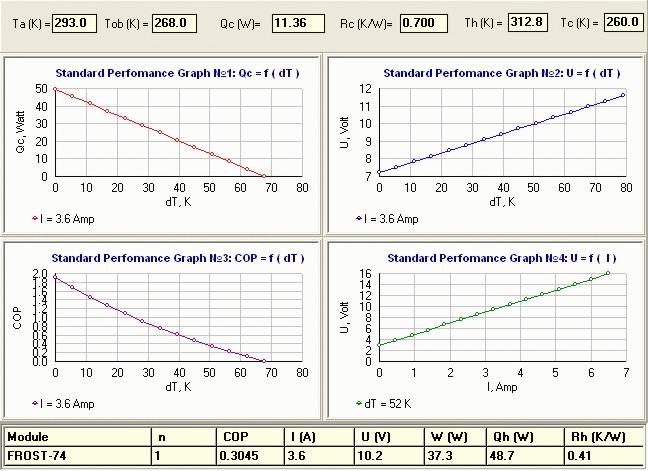

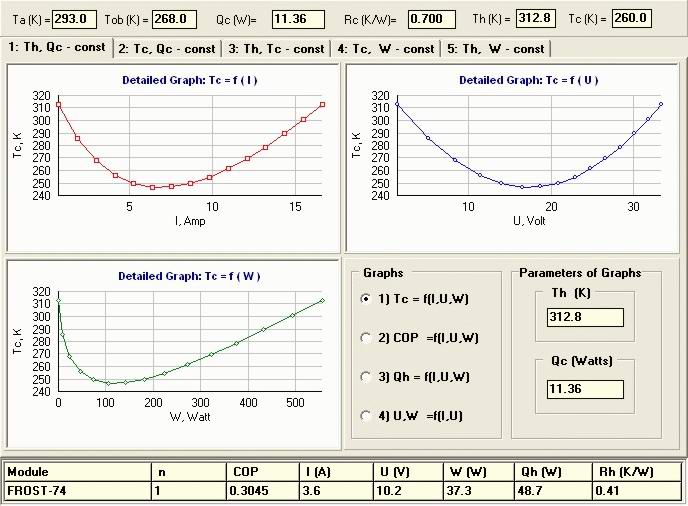

    Часть "Perfomance Graphs" позволяет оценить возможности выбранного термоэлектрического модуля с помощью графиков - стандартных или детальных. Стандартные графики позволяют рассмотреть общие закономерности изменения основных характеристик. Вы найдете наиболее важные графики (например, зависимость холодопроизводительности от разности температур между сторонами модуля). Детальные графики позволяют оценить характер изменения различных характеристик модуля при некоторых фиксированных параметрах.


  • "Choice of Modules"

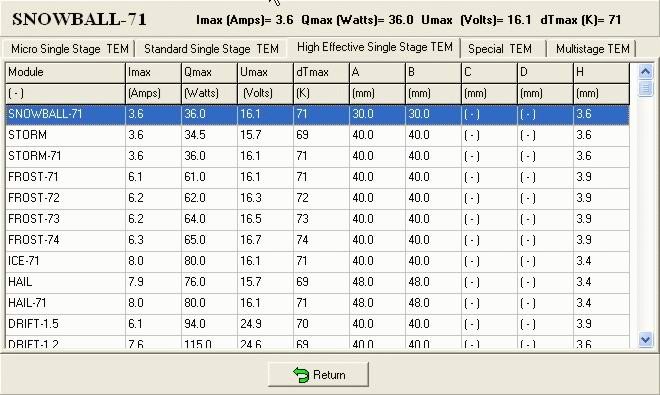

    Если Вы собираетесь начать разработку системы охлаждения на основе термоэлектрических модулей, то стоит обратить внимание на часть программы "Choice of Modules". С ее помощью Вы сможете получить необходимые рекомендации по применению модулей для целей охлаждения.

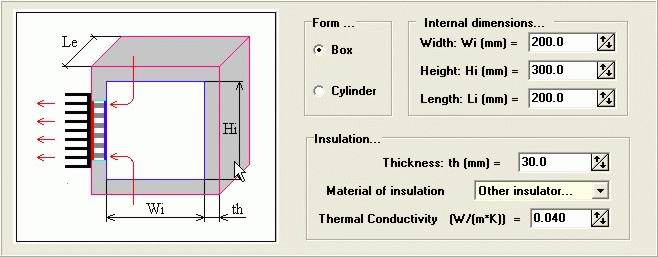

    На начальном этапе проектирования термоэлектрической системы необходимо определить, при каких параметрах она должна работать. Этими параметрами являются температуры среды и охлаждаемого объекта, а также холодопроизводительность системы. Значение холодопроизводительности может быть рассчитано с помощью программы, если известны характеристики теплоизоляции.

    На основе анализа исходных данных Вы получите ответ на вопрос, сколько модулей и какого типа требуется использовать в системе охлаждения, необходимые параметры модуля - оптимальное напряжение, потребляемую мощность и другие величины. Для каждого из вариантов предлагаются графические зависимости характеристик, из которых Вы получите более полное представление о работе термоэлектрической системы охлаждения.

  • "Thermoelectric system calculation"

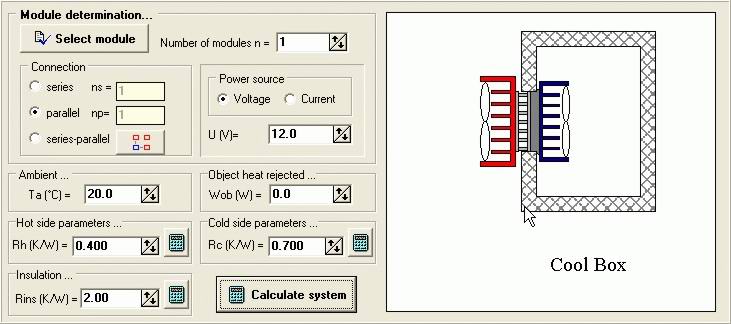

    Третья часть программы - "Thermoelectric system calculation" - поможет Вам рассчитать, какие характеристики будет обеспечивать заданная система охлаждения при использовании определенных термоэлектрических модулей. Главная цель расчетов состоит в нахождении температуры охлаждаемого объекта, например, температуры внутри камеры термоэлектрического холодильника. Основные параметры элементов конструкции системы охлаждения должны быть известны. Необходимо ввести следующие величины: · тип, количество используемых модулей и электрическую схему их соединения; · тепловое сопротивление изоляции; · тип охлаждения (Natural, Forced, Flow) по горячей и холодной сторонам и тепловые сопротивления сторон; · мощность тепловыделений в объекте; · температуру среды; · напряжение или ток источника питания. В случае задания по любой из сторон потока жидкости или газа (Flow) необходимо также задать расход и температуру потока на входе. Данная программа вычислит, чему будет равна температура потока на выходе из данной стороны.

    Данная программа предоставит Вам подробные результаты вычислений - температуру охлаждаемого объекта, температурное поле термоэлектрической системы в целом, энергетические характеристики, холодильный коэффициент.

    Скачать программу для рассчётов термоэлектрических модулей Пельтье Peletie
